同INCI≠同性能：一组对照实验告诉你差距在哪
合淼技术专栏 · 原料深度评测
二异硬脂醇苹果酸酯（6812 O636）vs 市场主流A牌号 横向对照报告
广州合淼生物科技研究院 · 彩妆组
二异硬脂醇苹果酸酯（Diisostearyl Malate）在彩妆领域已应用多年。唇釉、口红、粉底液、腮红膏——做唇部和底妆产品的配方师，手里大概率有一款常用的A牌号。
INCI相同，意味着分子结构相同。但分子结构相同≠应用表现相同。合成工艺路线、异硬脂醇来源、酯化转化率、副产物残留、后处理纯化——每一步差异都会累积到最终产品在配方中的表现上。
本文所有结论均来自合淼实验室实机测试。
6812 O636基础理化指标（折光率1.461、粘度2649 mPa·s、酸值≤1.50 mg KOH/g、皂化值160.0~190.0 mg KOH/g、羟值60.0~90.0 mg KOH/g、碘值≤2.0 g I₂/100g、干燥失重≤2.0%）均按规格书逐项检测合格，每批出货附带检测报告。
合淼在开发6812 O636时，没有走"仿出来就行"的路。我们做了一轮完整的对照实验，对标的就是市场主流A牌号。本文聊一件事：我们的6812 O636和你在用的那款A牌号，区别在哪里。
一、同一个分子：NMR + FTIR确认结构一致
要回答"同INCI差在哪"，首先要确认一个前提：两者到底是不是同一个东西。我们用核磁共振波谱仪和红外光谱仪做了分子级比对。
我们使用核磁共振波谱仪（¹H NMR，400 MHz）和傅里叶变换红外光谱仪（FTIR）两台分析仪器，对6812 O636与对照品（市场主流A牌号）进行了分子结构的逐峰比对：

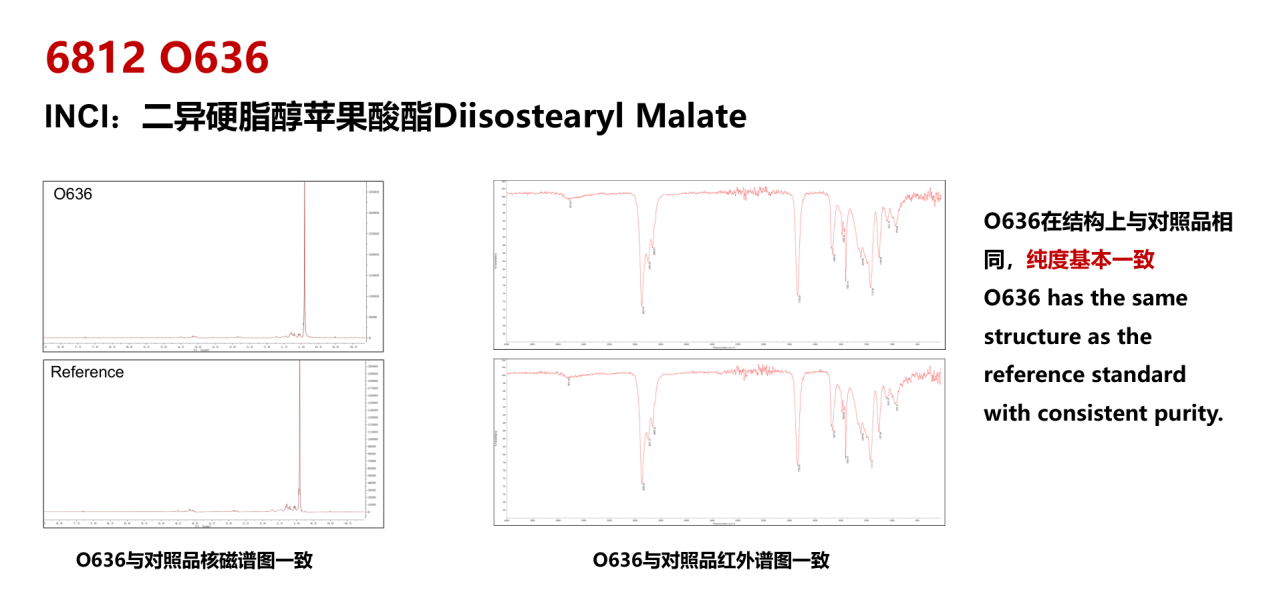

图3：6812 O636与对照品（A牌号）的核磁谱图（上）和红外谱图（下）一致，确认分子结构相同、纯度基本一致
¹H NMR：氢谱各化学位移峰的位置、裂分模式、积分面积比完全一致，确认6812 O636与对照品的氢质子环境相同，分子结构无误。
FTIR：红外谱图中酯基C=O伸缩振动、C-O-C醚键、羟基O-H等特征吸收峰的位置和强度一致，官能团结构确认无误。
两台仪器交叉验证，结论一致：6812 O636与A在分子层面是完全相同的物质。这意味着后续测试中观察到的性能差异，不来自于"长得不一样"，而来自于合成工艺和纯化控制的精细度——例如酯化转化率的差异可能导致游离酸/游离醇残留不同，进而影响油脂对色粉的润湿行为。
确认了同源——分子结构、官能团、纯度完全一致。那么问题来了：同一个分子，做成产品，表现会差在哪？接下来的数据，从原料端到成品端，逐层给出答案。
二、同一个分子，分散效率差了将近一倍
第一个出乎意料的差异，来自色粉分散。
评价一款油脂对色粉的分散能力，行业内常用的方法之一是丹尼尔流动法（Daniel Flow Method）。原理很简单：将色粉与油脂混合，测定三个指标——
- 润湿点：浸润粉体表面所需的最小油量，越小说明油脂越容易"抓"住粉体
- 流动点：粉油混合物达到流动态所需的油量，越小说明越容易打开粉体团聚
- 差值（流动点-润湿点）：代表分散效率，越小越好
测试条件：同一批未处理色粉，室温环境下，6种高折光油脂同步平行测试，每组重复取均值。测试在合淼实验室丹尼尔流动法标准装置上完成。
表1：不同油脂的颜料分散性（丹尼尔流动法，数值越小=分散力越强）
| 油脂 | 润湿点 / g | 流动点 / g | 差值 / g |
|---|---|---|---|
| 合淼 6812 O636 | 1.1 | 1.72 | 0.62 |
| 市场主流A牌号 | 1.26 | 2.44 | 1.18 |
| 蓖麻籽油 | 1.38 | 2.78 | 1.40 |
| TDTM（十三烷醇偏苯三酸酯） | 0.89 | 1.73 | 0.84 |
| 聚甘油-3二异硬脂酸酯 | 1.27 | 1.84 | 0.57 |
| 季戊四醇四（乙基己酸）酯 | 0.83 | 1.96 | 1.13 |

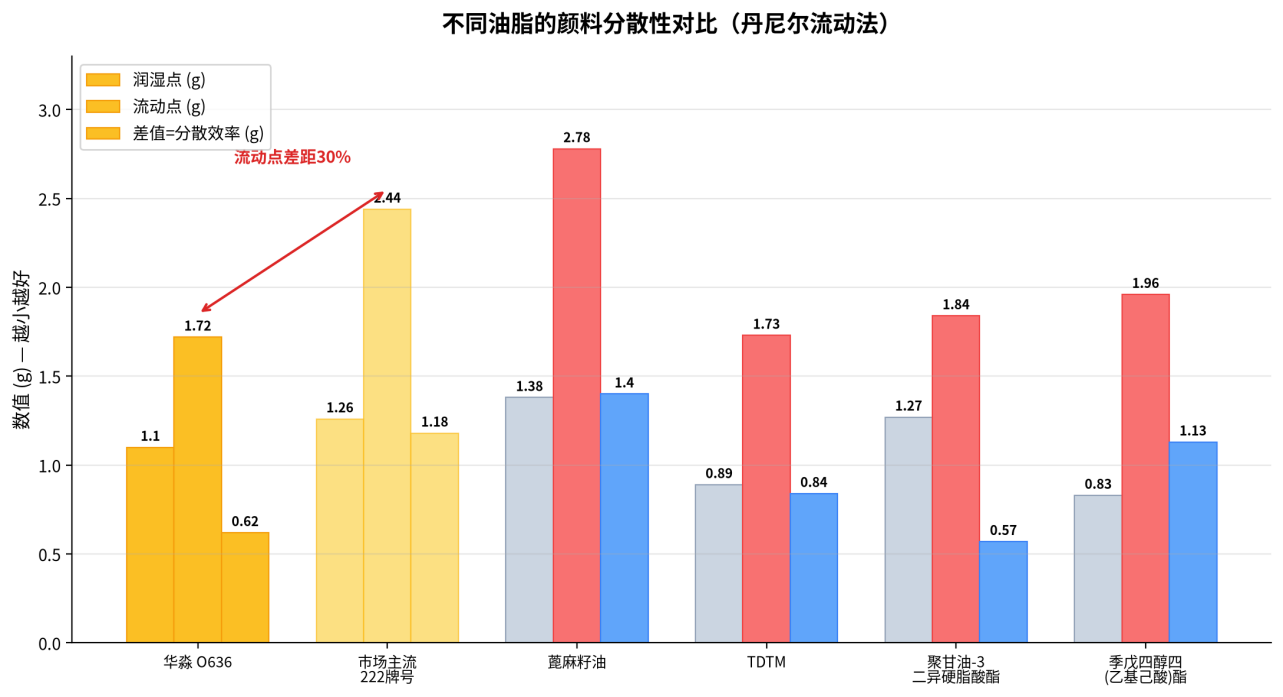

图1：6种高折光油脂的颜料分散性对比。金色为6812 O636，黄色为A牌号
6812 O636 vs A：逐项拆解
润湿点：6812 O636（1.1g）< A（1.26g）。6812 O636更快浸润色粉表面，起始用量更少。
流动点：6812 O636（1.72g）< A（2.44g）——差距约42%。达到同等的分散流动态，A要多加近四成油量。在配方语言里，这意味着在高色粉体系中，A可能"打不开"色粉，而6812 O636可以。
差值：6812 O636（0.62）vs A（1.18）——分散效率近乎翻倍。

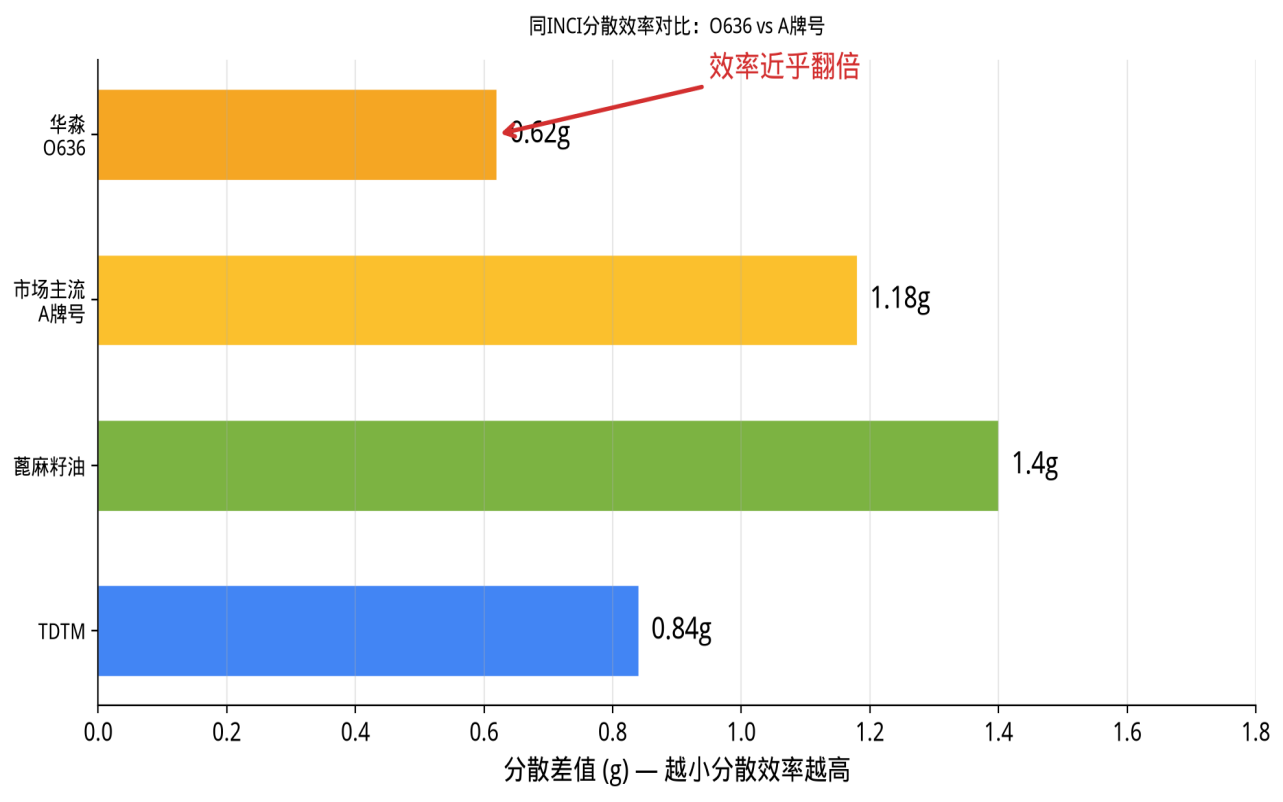

图2：分散差值对比——6812 O636的分散效率是A牌号的近2倍
这组数据在配方端的实际意义：
① 同样色粉含量，显色更饱满、不发灰。6812 O636的分散差值仅0.62，是A（1.18）的约1/2，意味着在相同色粉负载下，6812 O636能把粉体打开得更充分。后续粉底液测试也验证这一点：添加5% 6812 O636后，显微镜下乳化颗粒均匀致密，目视展色饱满不发灰；无添加组颗粒大小不一、色泽发灰。
② 同样显色效果，可少加油脂、降低成本。6812 O636的流动点为1.72 g，A为2.44 g——达到同等分散流动态，A需多耗约42%的油量。在配方中这相当于可少用一部分分散剂或分散载体油脂，直接降低原料成本，同时减轻料体厚重感。
③ 高色粉配方中，6812 O636的"打开能力"更稳。果冻唇釉、高遮盖粉底等体系色粉负载高，对油脂的"打开粉体团聚"能力要求更高。A流动点偏高（2.44 g）意味着需要更多油才能将色粉分散到流动态，存在粉体打不开、局部团聚的风险；6812 O636流动点更低（1.72 g）且差值更小，瓶颈更小。
一个值得注意的数据：分散效率高≠综合可用性好
细心的读者可能注意到：表1中聚甘油-3二异硬脂酸酯的差值（0.57）比6812 O636（0.62）还低。单看分散效率，它似乎更优。但在后文相容性测试中（表4），聚甘油-3二异硬脂酸酯与6812 O636的相容性结果为"△ 差"——也就是说，它虽然分散能力强，但在实际配方中与其他原料的配伍性存在明显限制。
这正是我们同时做分散性和相容性两组测试的原因：单一指标不能代表综合表现。6812 O636的分散差值0.62虽然不是表中绝对最低，但在"分散效率+相容性+稳定性"三维评估中，它是综合最优解。配方选材不是选单项冠军，而是选全能选手。
三、稳定性：两项验证均无差异
并非所有维度都有差异。我们分别用离心法和28天恒温加速法验证了两款产品的稳定性——结论一致：在分子结构决定的稳定性维度上，同INCI产品表现相同。
离心稳定性验证（1500 rpm × 5 min）
在离心机中以1500 rpm转速离心5分钟，分别对未处理钛白粉（CI 77891）、氧化铁红（CI 77491）、氧化铁黄（CI 77492）三种色粉进行分散稳定性测试。结果：6812 O636组与A组均未出现分层，色粉均匀分布于油脂体系中，未见沉降或聚集。
两组在离心稳定性上表现相当，这说明在静态分散稳定性层面，同INCI产品的表现预期一致。但结合前文分散数据：6812 O636在更低用油量下（流动点1.72g vs A的2.44g）就能达到同等的分散稳定效果——也就是说，A能做到的稳定，6812 O636用更少的量就能做到。
28天加速测试：5个温度梯度全通过
表2：6812 O636批次稳定性测试结果（恒温试验箱，28天）
| 测试温度 | −15°C | 5°C | 室温 | 40°C | 48°C |
|---|---|---|---|---|---|
| 6812 O636（28天） | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 |
| A牌号（28天） | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 | ✓ 无变色变味 |
从−15°C深冷到48°C高温，28天连续放置，6812 O636无变色、无变味、无析出。温度适应性覆盖了化妆品实际仓储和运输的极端条件，客户无需担心批次稳定性问题。
为什么两产品稳定性一致？热稳定性由分子结构决定——前文NMR/FTIR已确认6812 O636与A牌号为同一分子，因此热降解行为预期一致，这正是"同源"的合理结果。性能差异不体现在热稳定性上，而体现在分散效率和应用表现上。
稳定性无差异——这恰恰印证了前文NMR/FTIR的结论：同一分子，热稳定性和静态分散稳定性由结构决定，差异不在这里。差异在应用端。
四、相容性验证：17种原料横向筛查
相容性决定了6812 O636能不能在你的配方体系里"住得下去"。我们按照标准方法对6812 O636与13种油脂 + 4种乳化剂进行了相容性测试：
测试条件：6812 O636与待测原料按1:1比例混合，60°C加热10分钟使充分溶解，搅拌均匀后于25°C静置24小时，观察混合物状态。
评判标准：○ 相容性优（完全透明澄清）/ □ 相容性良好（微发蒙但不分层）/ △ 相容性差（不透明、乳白、分层）。
表3：6812 O636与13种油脂的相容性测试结果
| 类别 | 油脂 | 相容性 |
|---|---|---|
| 硅油类 | 环五聚二甲基硅氧烷 | ○ 优 |
| 聚二甲基硅氧烷（10CPS） | ○ 优 | |
| 聚二甲基硅氧烷（100CPS） | △ 差 | |
| 苯基聚三甲基硅氧烷 | ○ 优 | |
| 合成酯类 | 丁二醇二辛酸/二癸酸酯 | ○ 优 |
| 椰油醇-辛酸酯/癸酸酯 | ○ 优 | |
| 甘油三（乙基己酸）酯 | ○ 优 | |
| 辛酸/癸酸甘油三酯 | ○ 优 | |
| 碳酸二辛酯 | ○ 优 | |
| 烷烃类 | 矿油 | ○ 优 |
| 异十六烷 | ○ 优 | |
| 植物油脂 | 植物角鲨烷 | ○ 优 |
| 霍霍巴籽油 | ○ 优 |
表4：6812 O636与4种乳化剂的相容性测试结果
| 乳化剂 | 相容性 |
|---|---|
| PEG-10聚二甲基硅氧烷 | □ 良好 |
| 月桂基PEG-9聚二甲基硅氧乙基聚二甲基硅氧烷 | □ 良好 |
| 鲸蜡基PEG/PPG-10/1聚二甲基硅氧烷 | □ 良好 |
| 聚甘油-3二异硬脂酸酯 | △ 差 |
17种原料中，13种油脂中12种相容性优，仅100CPS聚二甲基硅氧烷不相容（高粘度硅油与酯类结构差异大，属预期行为）。3种硅油类乳化剂相容性良好，聚甘油-3二异硬脂酸酯不相容。
配方建议：避免与100CPS以上高粘度PDMS和聚甘油-3二异硬脂酸酯直接高比例混合，其余主流油脂和乳化剂均可放心配伍。
回到前文的数据呼应：聚甘油-3二异硬脂酸酯在丹尼尔流动法中分散差值最低（0.57），但相容性测试结果为"△ 差"。这印证了一个配方原则——分散效率高≠综合可用性好。6812 O636在分散效率（0.62）和相容性（17种原料中15种优/良好）之间取得了最佳平衡。
五、同INCI成品对比：唇膏+唇釉，人能感觉到差别吗？
仪器数据说完了。但配方师最关心的问题只有一个：做成产品，涂在嘴上，人能感觉到差别吗？
我们用同一支唇膏基础配方和同一支唇釉基础配方，分别以6812 O636和A牌号作为二异硬脂醇苹果酸酯来源，进行5轮双盲测试，每轮6位评测员独立打分，共9项指标（1-5分制，5分最优）。
唇膏应用盲评
表5：唇膏应用盲评评分（6人盲测，1-5分制）
| 测试项目 | 6812 O636 | A牌号 |
|---|---|---|
| 顺滑度/延展性 | 4.00 | 4.00 |
| 阻滞感(反向) | 3.80 | 3.40 |
| 涂抹均匀度 | 3.40 | 3.80 |
| 显色度 | 4.00 | 3.60 |
| 滋润感 | 3.00 | 3.80 |
| 粘腻感(反向) | 3.40 | 4.00 |
| 油腻感(反向) | 4.20 | 4.00 |
| 残留膜感 | 3.80 | 3.40 |
| 唇部光泽 | 2.12 | 2.14 |
| 综合平均 | 3.52 | 3.57 |
注：标注"(反向)"的指标已做正向化处理，分数越高代表该负面感受越弱。
6812 O636综合3.52分，与A牌号3.57分仅差0.05分，在主观评价的正常波动范围内。
6812 O636在油腻感控制（4.20 vs 4.00）和显色度（4.00 vs 3.60）上优于A牌号，涂抹顺滑度两者持平（4.00）。A牌号的优势在滋润感（3.80 vs 3.00），这是6812 O636在唇膏品类中可通过复配植物角鲨烷等滋润性酯类优化的方向。
唇釉应用盲评
表6：唇釉应用盲评评分（6人盲测，1-5分制）
| 测试项目 | 6812 O636 | A牌号 |
|---|---|---|
| 颜色饱和度 | 2.50 | 2.50 |
| 顺滑度 | 3.30 | 2.50 |
| 延展性 | 2.90 | 3.10 |
| 涂抹均匀度 | 3.70 | 3.10 |
| 水润感 | 3.00 | 3.40 |
| 轻薄感 | 3.70 | 2.90 |
| 粘腻感(反向) | 3.44 | 3.04 |
| 成膜膜感 | 2.44 | 2.64 |
| 光泽度 | 3.30 | 2.78 |
| 综合平均 | 3.14 | 2.88 |
注：标注"(反向)"的指标已做正向化处理，分数越高代表该负面感受越弱。
6812 O636综合3.14分，领先A牌号2.88分达0.26分（9%），在9项指标中6项优于A牌号。
光泽度：6812 O636（3.30）领先A牌号（2.78）达19%——在唇釉品类中，光泽是消费者最直观的感知维度。轻薄感（3.70 vs 2.90）和涂抹均匀度（3.70 vs 3.10）同样大幅领先，涂抹后唇感更轻盈、铺展更均匀。顺滑度3.30 vs 2.50，优势达32%。
A牌号在水润感（3.40 vs 3.00）和成膜膜感（2.64 vs 2.44）上略优，颜色饱和度两者持平（2.50）。这些维度可通过配方调整进一步优化。
显微结构观察——性能差异的微观证据
显微镜放大倍数5/0.12。以下为两款唇膏成品实物对照及显微结构图。
图4：6812 O636（左）与A牌号（右）唇膏成品实物对照

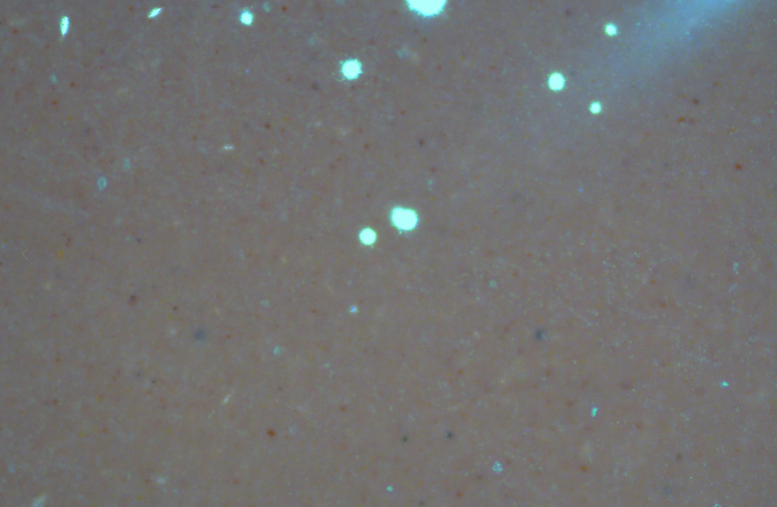

图5：6812 O636唇膏显微图——质地细腻，颜料分散均匀，亮斑少

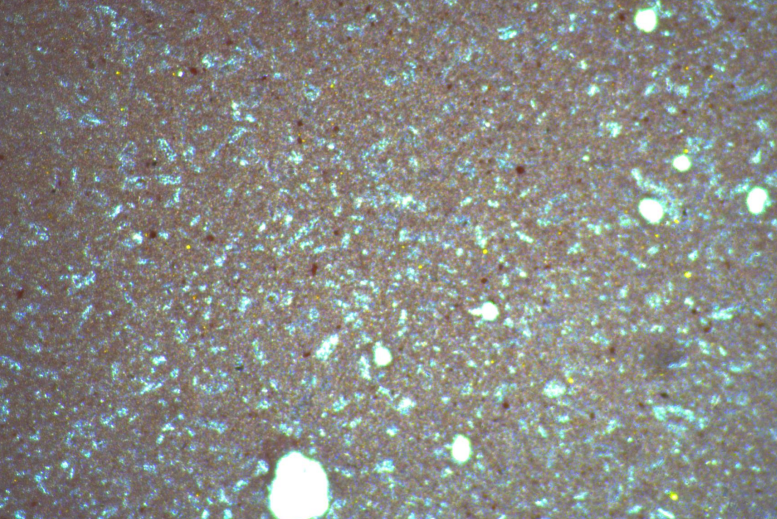

图6：A牌号唇膏显微图——结晶丰富，亮斑密度高，与其较高的滋润感评分相关
唇釉显微结构观察：

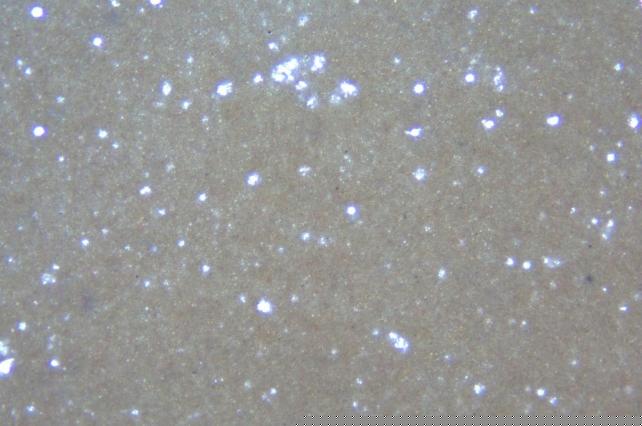

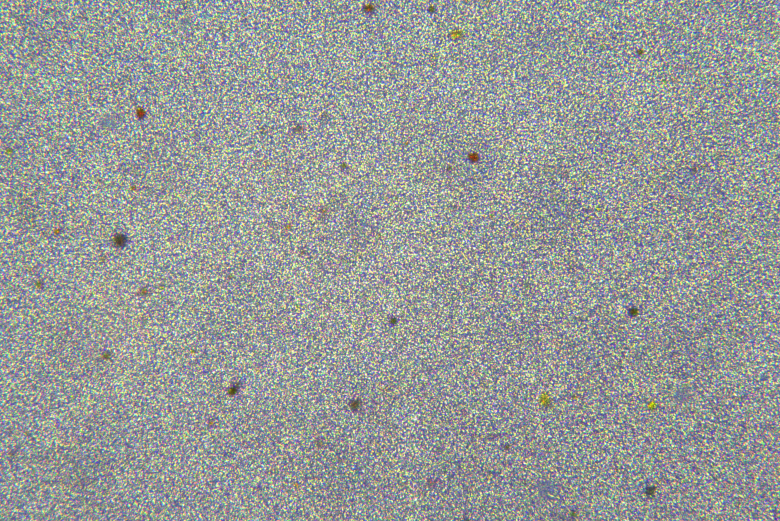

图7：6812 O636唇釉显微图——分散极细腻，几乎无聚集体，与涂抹均匀度3.70最优一致

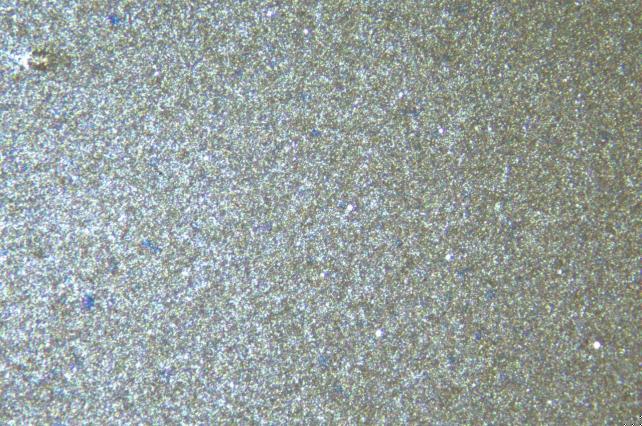

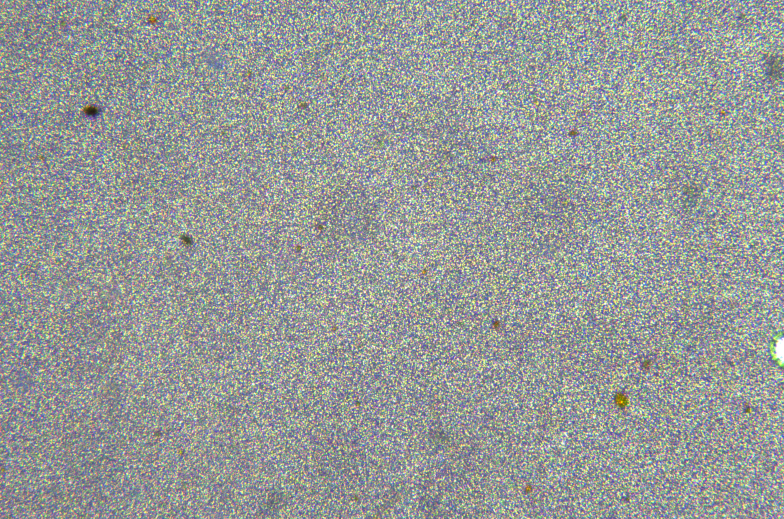

图8：A牌号唇釉显微图——分散中等，有纹理变化，与各项中庸表现一致
表7：显微结构与性能关联分析
| 样品 | 唇膏显微特征 | 唇釉显微特征 | 与性能关联 |
|---|---|---|---|
| 6812 O636 | 质地细腻，颜料分散均匀，亮斑少 | 分散极细腻，几乎无聚集体 | 涂抹均匀度、光泽度、轻薄感均领先 |
| A牌号 | 结晶丰富，亮斑密度高 | 分散中等，有纹理变化 | 唇膏滋润感较优，唇釉表现中庸 |
显微结构观察提供了一个重要的佐证——原料层面的分散效率差异（前文丹尼尔流动法差值0.62 vs 1.18），在成品中以结晶形态和颜料分散状态的差异被进一步放大。6812 O636在两个产品体系中均展现出更细腻的分散状态，这与盲评中涂抹均匀度、光泽度和轻薄感的领先表现高度吻合。
A牌号替代性评估
基于双品类测试数据，对6812 O636替代A牌号的可行性进行综合评估：
表8：A牌号替代性综合评估
| 唇膏(vs A牌号) | 唇釉(vs A牌号) | 综合判定 | |
|---|---|---|---|
| 6812 O636 | 可替代（3.52 vs 3.57）差距仅0.05分 | 优于A牌号（3.14 vs 2.88）全面领先 | 可替代，推荐优先 |
6812 O636在唇膏中综合评分仅比A牌号低0.05分（主观评价正常波动范围内），在唇釉中则全面超越A牌号0.26分。从成品应用角度看，6812 O636已具备替代A牌号的能力，尤其在唇釉品类中优势显著。
同INCI≠同性能：唇膏差距0.05分（持平），唇釉反超0.26分。原料端近2倍的分散效率优势，传导到成品端，变成了消费者能感知的光泽、轻薄感和涂抹均匀度差异。
六、参考：不同INCI油脂的口红表现对比
以上同INCI对比是本文核心。作为参照，我们也测试了6812 O636与蓖麻籽油、TDTM（不同INCI油脂）在口红中的表现——这组数据展示的是6812 O636在跨油脂比较中的综合实力。
我们用同一支口红基础配方，分别以6812 O636、蓖麻籽油、TDTM作为42%高折光油脂进行替换，另设聚异丁烯组作为对照，6位工程师盲测打分（1-5分）：
测试方法：双盲测试，6位评测员独立打分取均值。评分维度：光泽度、硬度、保形性、涂展均匀性，每项1-5分。样品编号随机化，评测员不知晓油脂类型。
表9：口红应用测试评分（6位工程师盲测，1-5分）
| 测试项目 | 合淼 6812 O636 | 蓖麻籽油 | TDTM | 聚异丁烯 |
|---|---|---|---|---|
| 光泽度 | 5 | 4 | 4 | 3 |
| 硬度 | 5 | 1 | 4 | 3 |
| 保形性 | 4 | 1 | 4 | 3 |
| 涂展均匀性 | 5 | 1 | 5 | 1 |

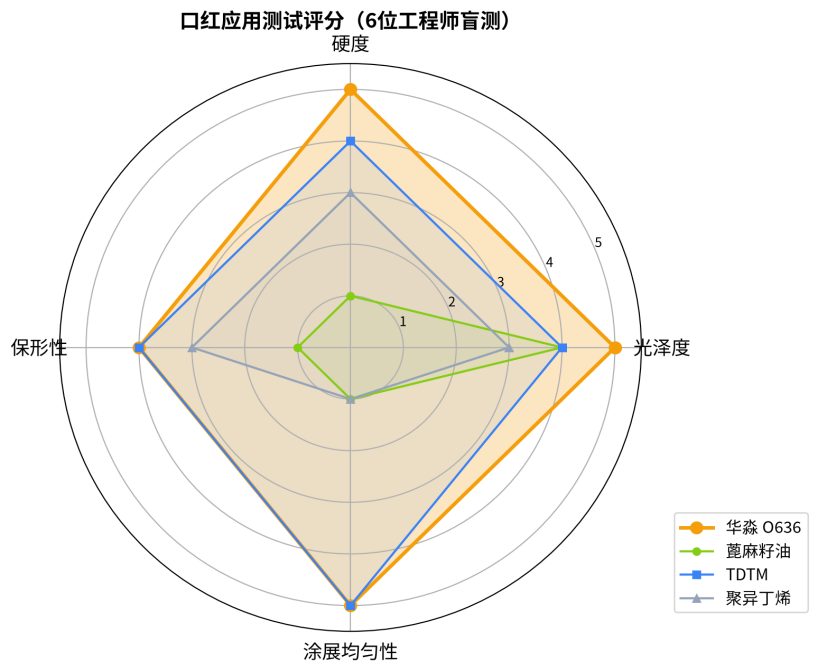

图9：口红应用测试雷达图。6812 O636在四维度中三项满分，综合表现最优
6812 O636在光泽度和硬度上均拿到5分满分，涂展均匀性同样5分。不要小看光泽5分和4分的差异——在唇部产品中，消费者一眼就能看出哪支更亮。
根因回溯：光泽优势来自6812 O636更高的分散效率——色粉分散越均匀，表面光线散射越少，反射越集中，视觉上就更亮。硬度优势则来自6812 O636分子（粘度2649mPa·s）在蜡基体系中更规整的排列，赋予膏体更好的结构强度。
图10：口红应用测试实物对比——6812 O636 vs 聚异丁烯的涂抹均匀性对比
七、不止于唇部：跨品类应用与配方工具箱
粉底液：5%添加解决发灰

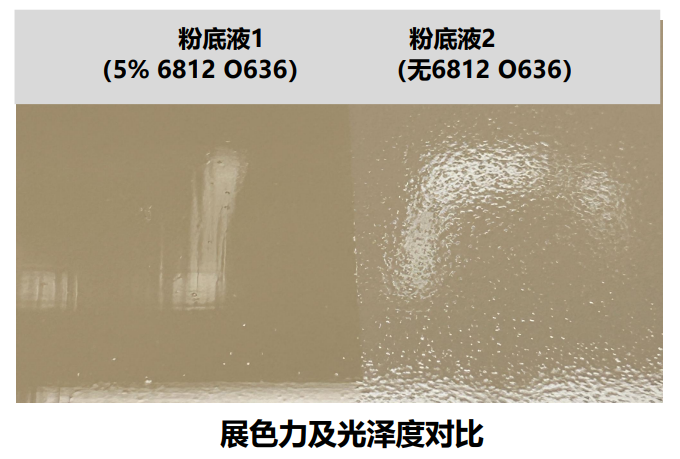

同一粉底液配方，加5% 6812 O636 vs 不加，取1g样品均匀涂布在标准色卡纸板上，使用线棒涂布机试验机（ZY-TB-DB）涂布粉底膜，同步做展色力目视对比，并在光学显微镜（10×放大）下观察乳化颗粒分布：
评判标准：
- ① 目视展色力——对比涂膜的色泽饱满度与发灰程度
- ② 显微镜观察——对比乳化颗粒的均匀性与粒径分布
结果：

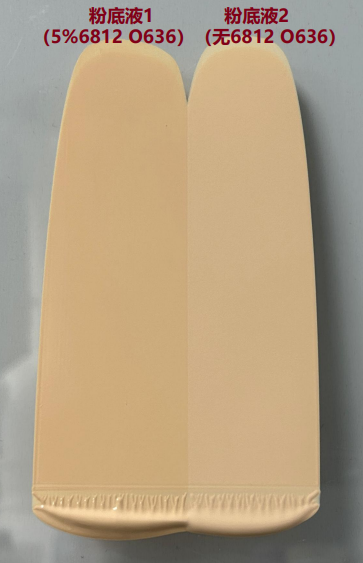

- 展色力（目视）：添加组饱满不发灰，无添加组色泽发灰
- 显微镜（10×）：添加组乳化颗粒均匀致密，涂布光滑无颗粒感；无添加组颗粒大小不一、分布不均
添加5% 6812 O636 — 显微镜10× 颗粒均匀致密
未添加 — 显微镜10× 颗粒大小不一
这正是前文分散数据的直观印证——6812 O636分散差值仅0.62（A为1.18），分散效率近乎翻倍。在丹尼尔流动法上表现为差值更低，在粉底膜上就表现为颗粒均匀致密、展色饱满不发灰。
5%即可显著改善展色力——6812 O636的分散效率在乳化体系中同样有效。而且6812 O636还带来了更好的贴肤性、光泽度和滋润感：

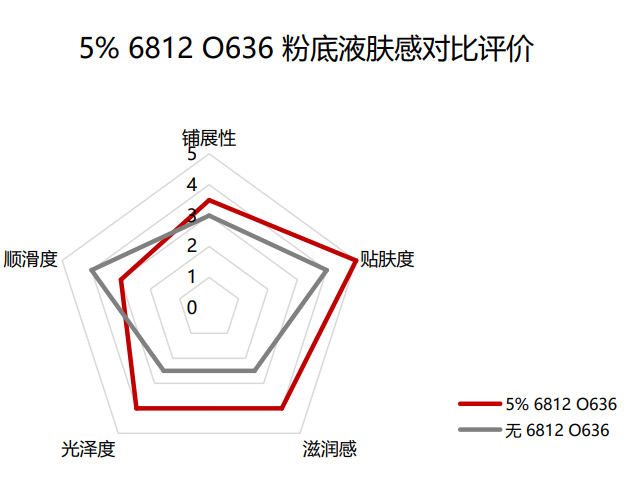

图11：粉底液肤感对比——添加5% 6812 O636后，铺展性、贴肤度、光泽度、滋润感全面提升
4套对标配方，拿去即用
合淼已备好4套成熟对标配方，客户可以直接拿去打样验证：
表10：合淼已备4套6812 O636对标成熟配方
| 配方号 | 品类 | 对标品 | 6812 O636角色 |
|---|---|---|---|
| HM41082-0268 | 果冻高光泽唇油 | NAMA Juicy Jello | 主分散+光泽基底 |
| HM41082-0246B | 角鲨烷护唇精华油 | Torriden（2024 Olive Young全球奖） | 高比例基质+层状液晶 |
| HM41082-0158A | 山茶花微醺颊膏 | 香奈儿山茶花颊膏 | 分散+丝绒触感 |
| HM41082-0409 | 果冻镜面唇釉 | 韩系小硬糖唇釉风格（3CE风格） | 主分散剂，20%高比例添加 |
图12：角鲨烷护唇精华油（HM41082-0246B）——6812 O636高比例作基质，对标Torriden
层状液晶：6812 O636的进阶玩法
这是规格书上不会写的东西，是合淼做了深入研究才发现的。
初步研究发现，6812 O636在常温特定浓度条件下可自组装形成层状液晶结构。涂抹后随温度降低，分子趋向自组装成平行片层，呈瓦片状紧密堆叠。在护唇精华油中高比例使用时，这种结构有望贴合唇纹、透气保湿、阻隔外界刺激。
图13：6812 O636层状液晶结构示意图——涂抹后自组装成平行片层，瓦片状堆叠紧密贴合唇部纹理
这种层状液晶结构不是添加了什么特殊成分才出现的，而是6812 O636本身在特定浓度和温度条件下的自组装行为。理解这一点，配方师就能在护唇精华油、唇膜等高比例油脂体系中主动利用这个机理，设计出更贴合、更透气、更阻隔的产品。目前合淼正在进行偏光显微镜表征和小角X射线散射（SAXS）实验以进一步确认该结构，相关数据将在后续技术论文中发布。
我们不只是供应商
同一INCI，合淼6812 O636在分散效率上做到了A牌号的近2倍——流动点低约42%，6812 O636的分散差值仅0.62，是A（1.18）的约1/2。这不是营销话术。而唇膏+唇釉双品类盲评进一步证明：原料端的差距，消费者涂在嘴上就能感觉到。这是丹尼尔流动法装置上跑出来的硬数据。
而这只是9项测试验证中的一项。核磁共振波谱仪确认分子结构、傅里叶变换红外光谱仪验证官能团、丹尼尔流动法测定分散效率、离心机测试分散稳定性、相容性测试筛查17种原料配伍性、光学显微镜观察乳化颗粒、恒温试验箱做了28天5温度梯度加速测试、唇膏+唇釉6人盲评对标A牌号、显微结构观察——每一项结论背后都有设备或标准方法，每一个数据都能溯源。
但更重要的是：合淼给你的不只是一款原料。
- 9项测试验证（NMR/FTIR纯度验证 · 丹尼尔流动法分散性 · 离心稳定性 · 相容性测试17种原料 · 显微镜分散观察 · 恒温加速稳定性28天 · 口红+粉底液应用测试 · 唇膏+唇釉6人盲评对比测试（对标A牌号）· 显微结构观察）
- 唇膏+唇釉双品类应用验证（对标A牌号，唇釉全面超越标杆）
- 4套已验证配方（高比例果冻唇釉 + NAMA唇油 + Torriden精华油 + 香奈儿颊膏）
- 完整应用数据包（流动法/相容性/口红评分/显微镜/稳定性/液晶机理）
- 自己配方师每天都在用的实战经验——不是纸上谈兵
你用的不是一个原料，而是一个数据可溯源、配方可验证的原料伙伴。
